    高可靠性隔离电流采样放大器

    NSI1400D是输出与输出基于NOVOSENSE电容隔离技术的隔离电流采样运放。此系列产品具有线性差分输入信号±250mV范围(满量程±320mV)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。NSI1400D的固定增益为8.2，并提供差分模拟输入。低失调和增益漂移确保了整个温度范围内的精度。高共模瞬变抗扰度(CMTI)可确保即使在存在大功率开关的情况下(例如在电机控制应用中)，该设备也能够提供精准而可靠的测量结果。

    产品特性

    • 最高5000Vrms绝缘电压

    • ±250mV线性输入电压范围

    • 固定增益：8.2

    • 低偏置误差和温漂：

         • ±0.5mV(Max), ±4μV/°C(Max)

    • 低增益误差和温漂：

         • ±0.3％(Max)，±30ppm /°C(Max)

    • 低非线性和温漂：

         • ±0.05％(Max)，±1ppm /°C(Typ)

    • SNR：72dB(Typ，BW = 100kHz)

    • 带宽：220kHz(Typ)

    • 高CMTI：125kV /μs( Typ)

    • 系统级诊断功能：

         • VDD1监控

         • 输入共模过压检测

    • 工作温度：-40°C~125°C

    • 符合RoHS的封装：

         • SOP8(300mil)

    安全认证

    •  UL1577认证:

         • SOW8: 1分钟5kVrms

         • SOP8: 1分钟3kVrms

    •  CQC认证：符合GB4943.1

    •  CSA认证：组件符合5A

    •  VDE认证：DIN EN IEC 60747-17 (VDE 0884-17)

    应用场景

    • 分流电流监控

    • 电机控制

    • 电力和太阳能逆变器

    • 不间断电源供应

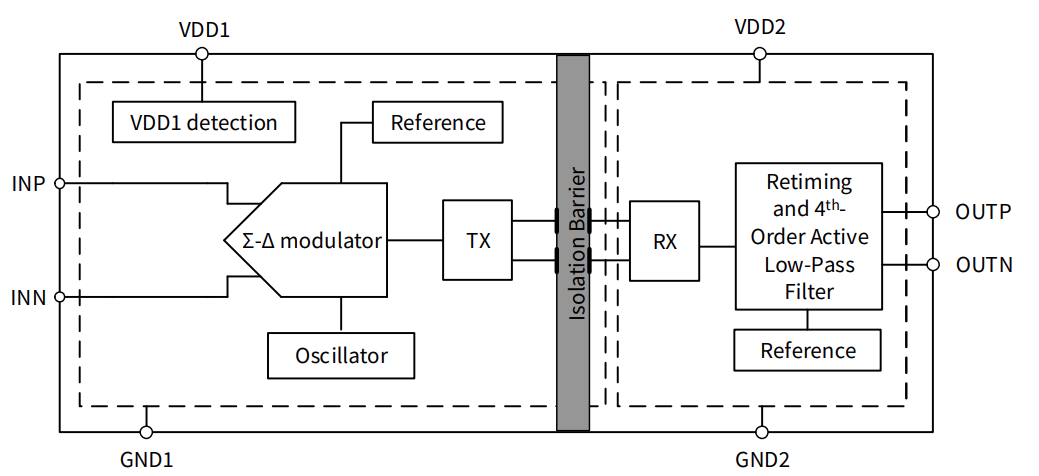

    功能框图
