NSI1303M21是一款高性能Σ-Δ调制器，基于NOVOSENSE电容隔离技术，其输出与输入分离。该器件的线性差分输入信号范围为±250mV范围(满量程±320mV)。差分输入非常适合需要隔离的高压应用中基于分流电阻的电流检测。模拟输入经过放大，并由二阶Σ-Δ调制器连续采样，然后转换为高速，单比特数据流。输出数据与内部时钟同步，时钟上升沿有效，频率10MHz。通过使用适当的数字滤波器(例如sinc3滤波器)来抽取比特流，该器件可以在78.125KPS的条件下实现16位分辨率和85dB(Typ)信噪比(SNR)。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统设计和诊断。
产品特性
高达5000Vrms的绝缘电压
时钟频率：10MHz内置时钟
±250mV线性输入电压范围
低偏置误差和温漂：100μV(Max), ±1μV/℃(Max)
低增益误差和温漂：±0.2％(Max), ±40ppm/℃(Max)
SNR：85dB (Typ)
高CMTI：150kV/μs(典型值)
系统级诊断功能：AVDD监控；输入共模过压检测
工作温度：-40℃〜125℃
封装：SOP8 (300mil)；SOP16 (300mil)
安全认证
UL 认证：根据 UL1577 标准，1 分钟内电压高达 5000Vrms
根据 GB4943.1-2011 获得 CQC 认证
CSA 组件通知 5A
DIN EN IEC 60747-17 (VDE 0884-17)
应用场景
分流电流监控
交流电机控制
电力和太阳能逆变器
不间断电源供应
车载充电器

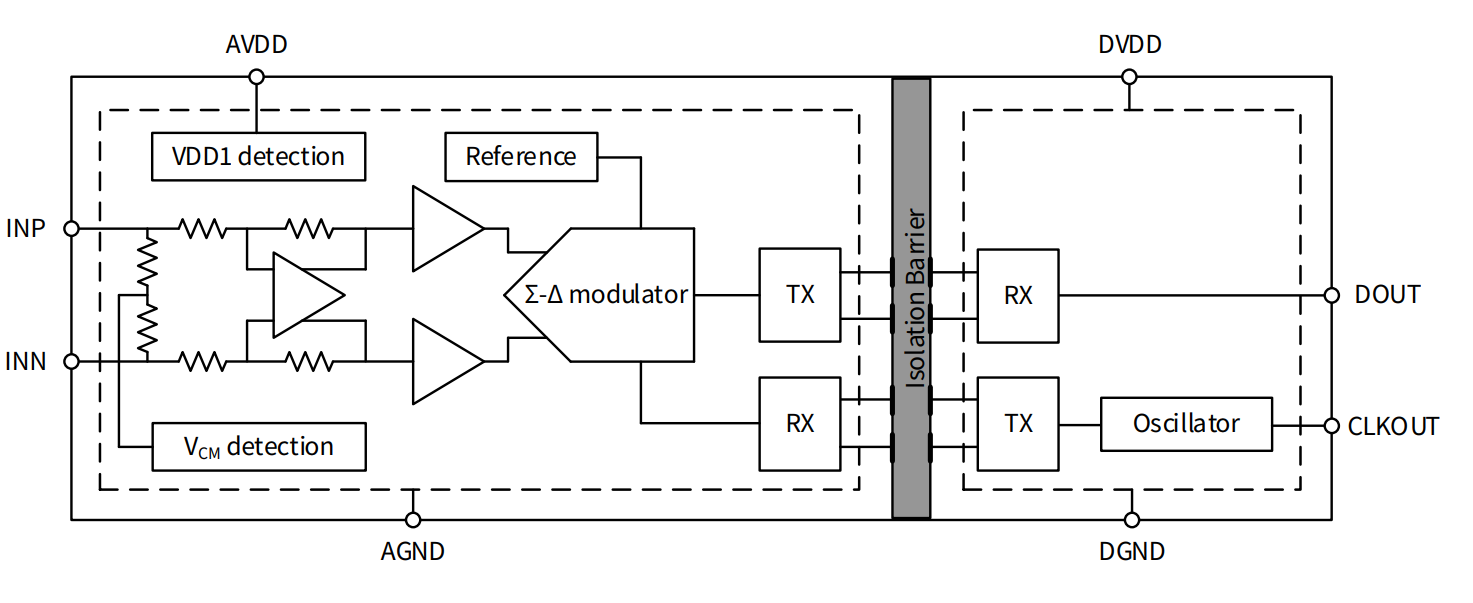

功能框图
